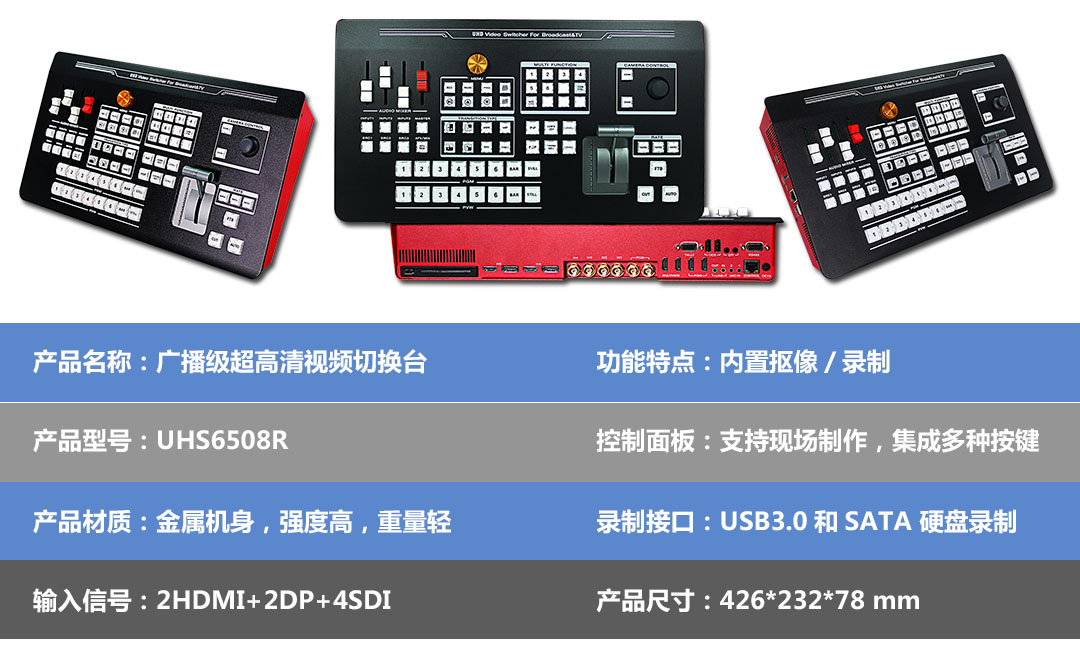

《产品介绍》

广播电视台专用导播切换台UHS6508R,最多支持8路4K60信号。设备集成SDI解码器，HDMI解码器，DP解码器，最高分辨率支持4K60HZ,向下相容3G SDI 等1080P/720P的高清视频信号，内置格式转换器,自适应前端不同视频信号输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。

视频信号接口支持4路12G SDI+2路4K60 HDMI +2路4K60 DP共8路视频输入，2路12G SDI输出+5路4K60 HDMI输出+1路1080P HDMI输出+1路UVC输出，共9路视频信号输出。

音频信号接口支持2路TRS 输入，2路TRS输出。

支持DCB控制系统及Tally输出。

可选配H.26x编码模块,视频流可通过USB3.0 UVC输出，也可记录到内置SSD固态硬盘或外置固态U盘中。

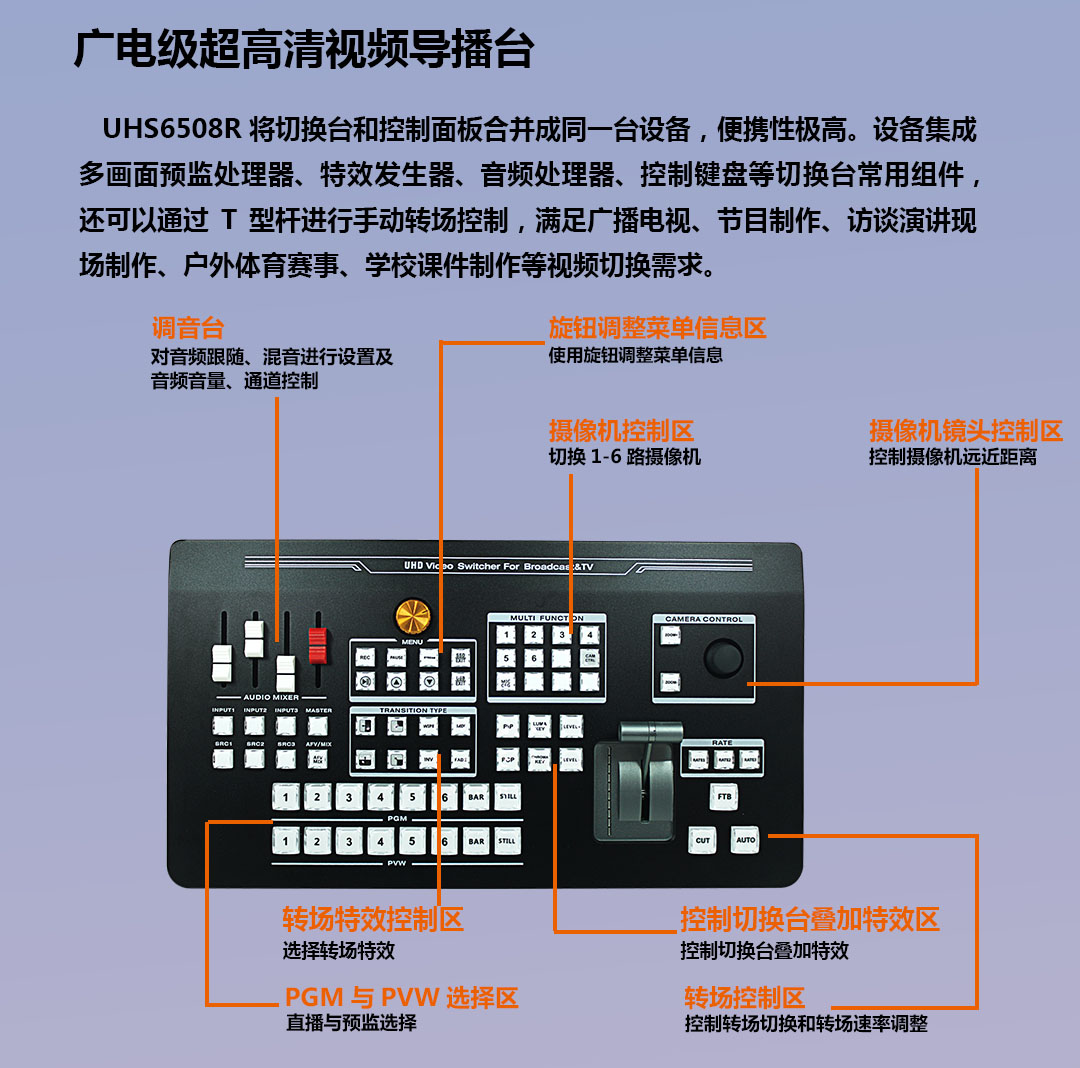

采用高强度铝合金外壳，可适用于广播电视台演播室及外景视频特效切换的需求。对于专业级用户,可通过DCB接口扩展操控键盘。

适用于现场演出、课程录制与棚内导播等，该切换台具备多种功能，如多种格式视频输入且输入分辨率自适应，模拟和平衡音频输入输出，音频加嵌解嵌，混音，SSD硬盘录制,网口控制，RS422控制等，具备远程升级能力。用户通过简易操作即可执行带附加效果的视频切换和音频混音功能。

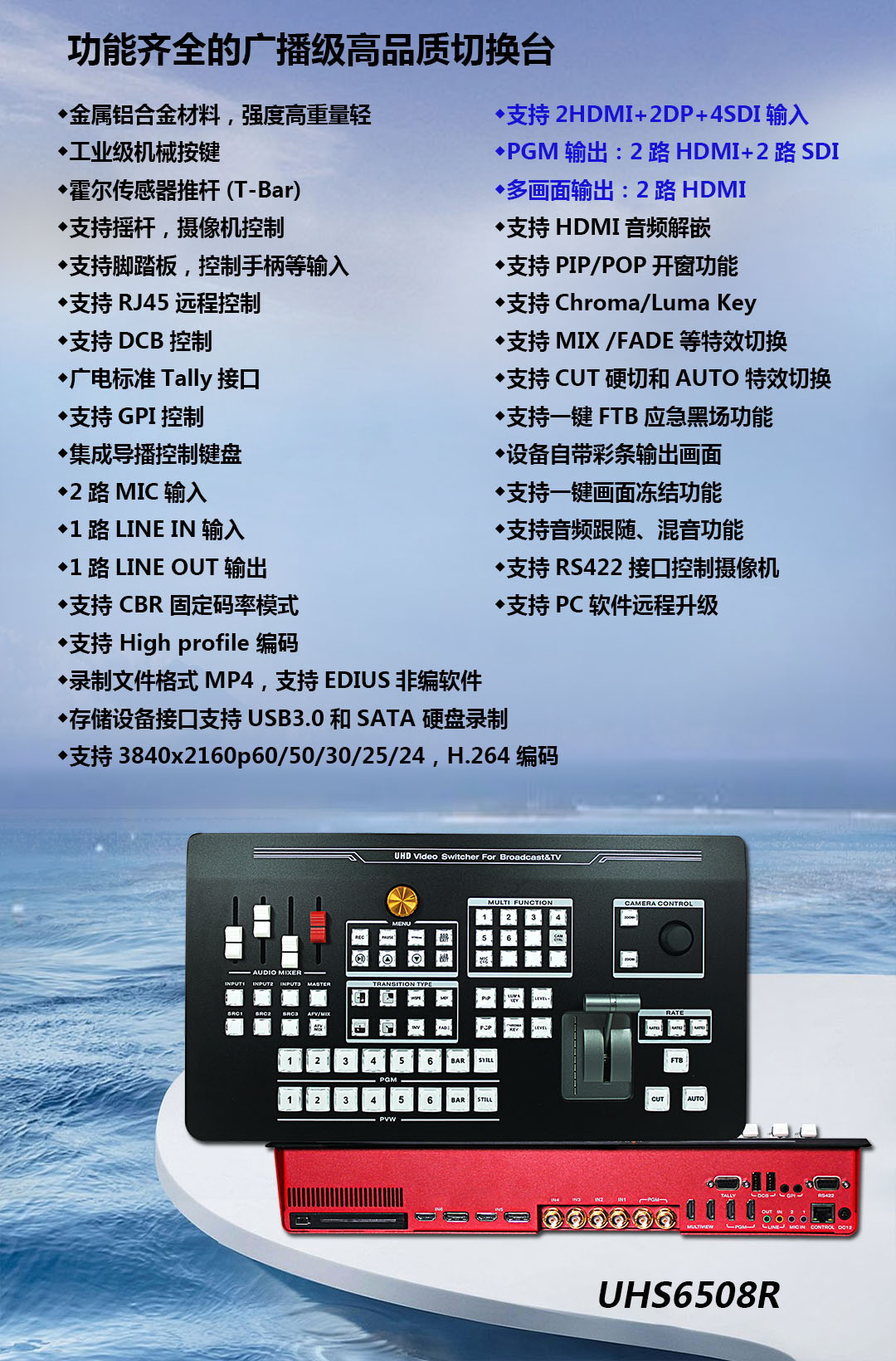

产品特性

• 一体机身设计
• 金属铝合金材料，强度高重量轻
• 单独的PATTERN KEY，可设置各种异形图案，图像的位置、大小、数量可调整
• 圆形、菱形、扇形、梅花、百叶窗等上百种特效划像
• 工业级机械按键
• 霍尔传感器推杆(T-Bar)
• 支持RJ45远程控制

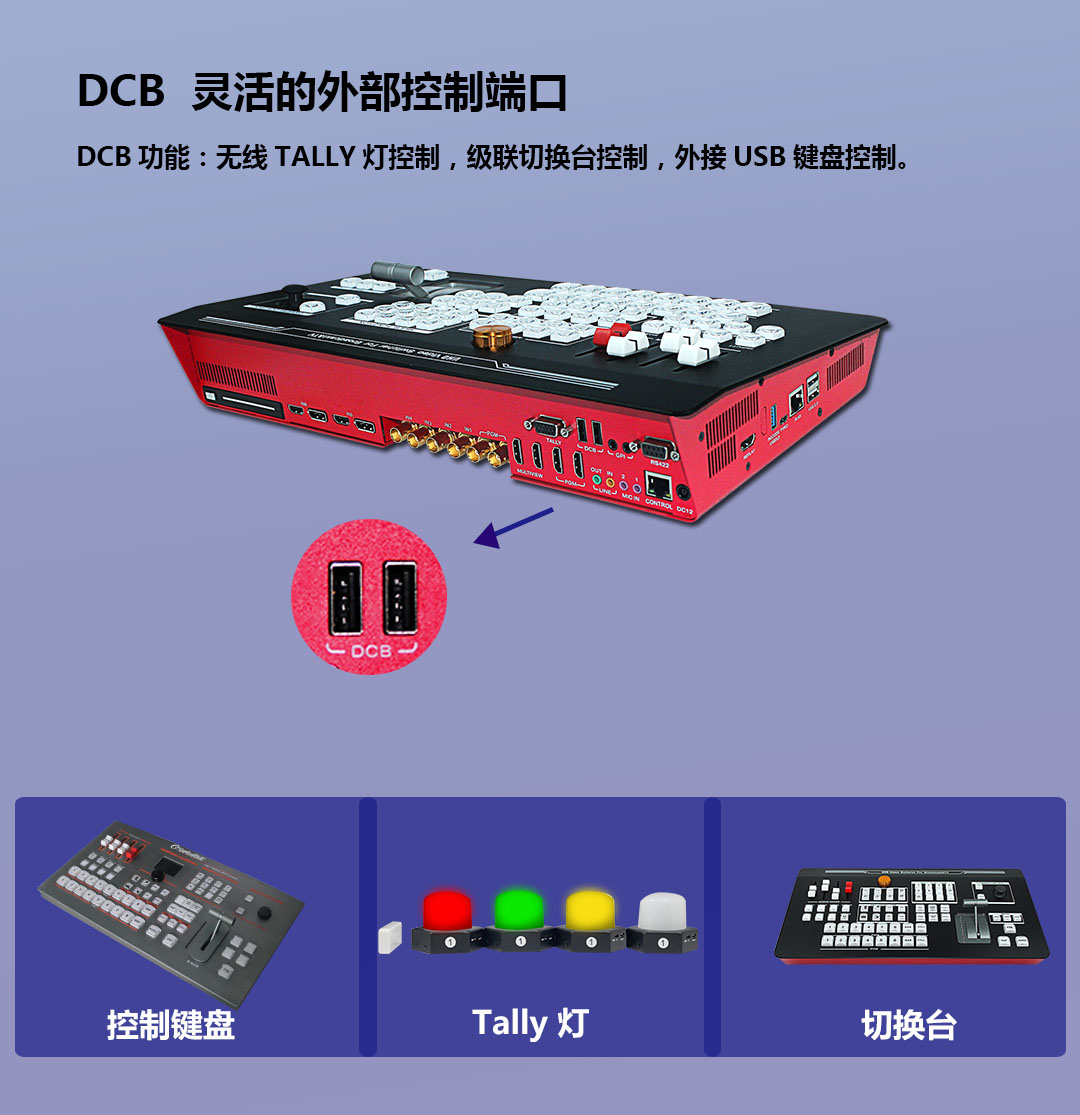

• DCB控制

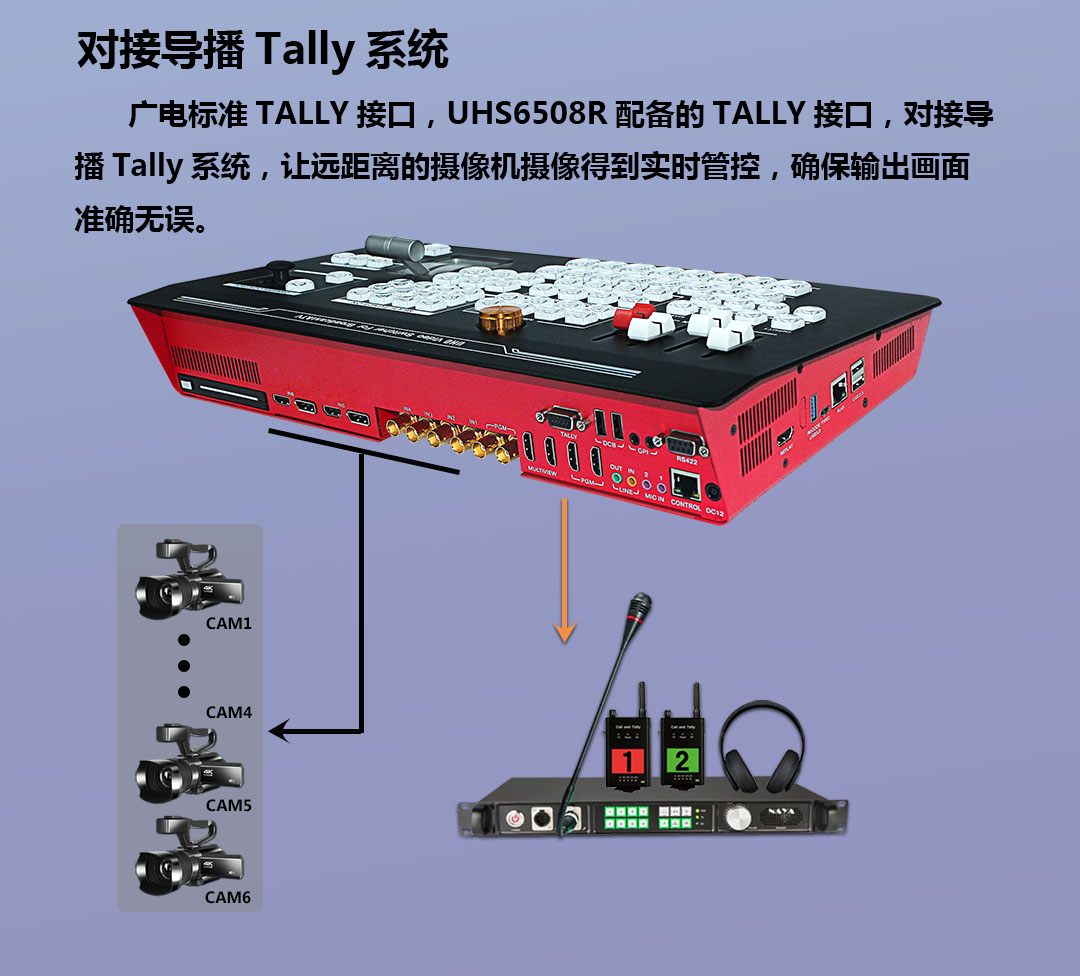

• 广电标准Tally接口
• 支持GPI控制

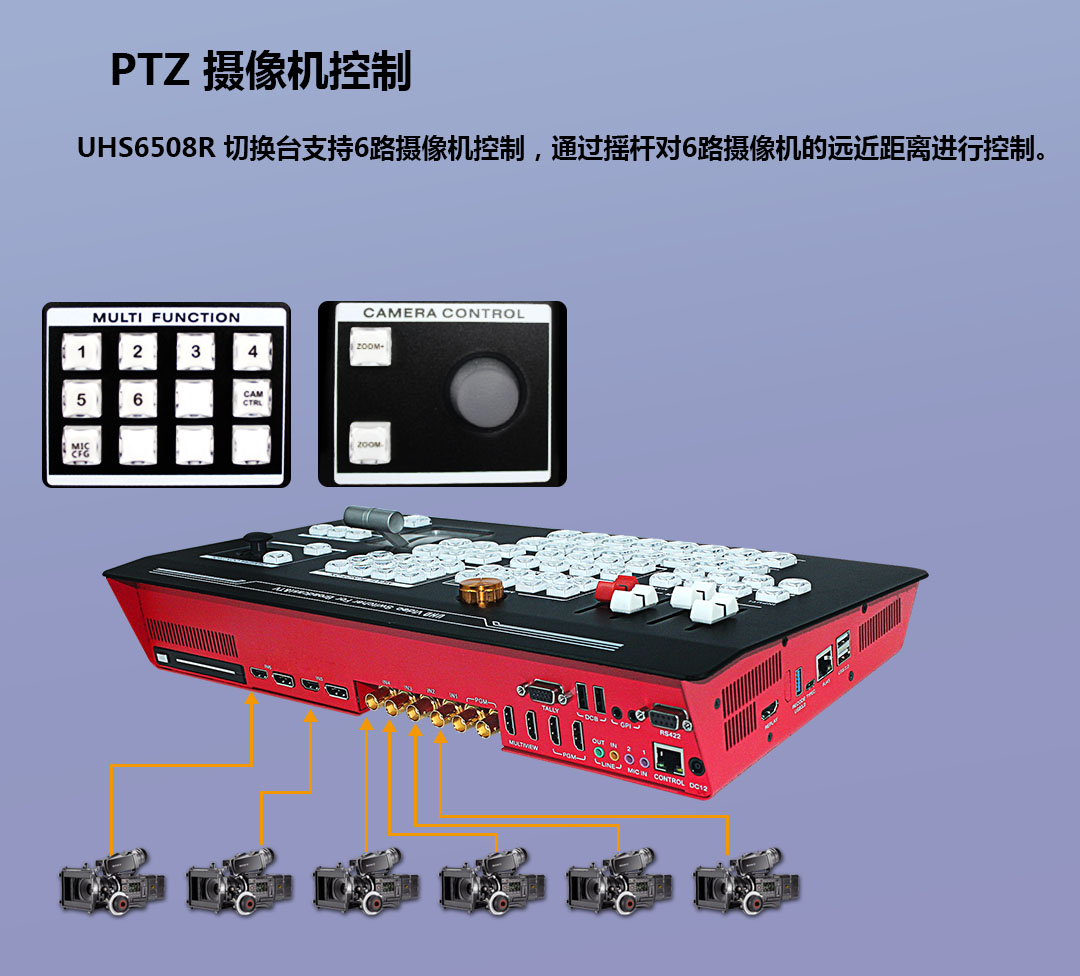

• 支持摇杆，摄像机控制
• 支持脚踏板，控制手柄等输入
• 支持3840x2160p60/50/30/25/24，H.264编码
• 支持 CBR 固定码率模式
• 支持 High profile 编码

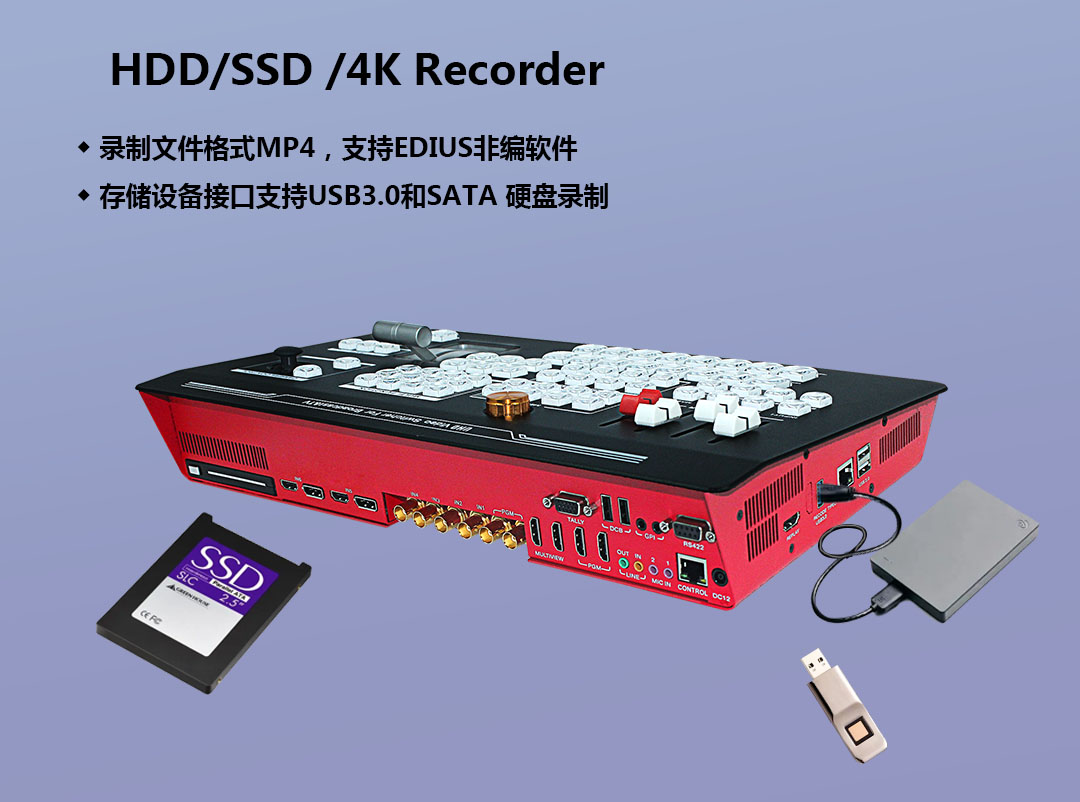

• 录制文件格式MP4，支持EDIUS非编软件
• 存储设备接口支持USB3.0和SATA 硬盘录制
• USB接口可接鼠标键盘，用于操作内录系统
• HDMI接口输出内录系统的操作界面
• 支持画面冻结功能
• 2HDMI+2DP+4SDI输入
• MULTIVIEW输出：2路HDMI
• PGM输出：2路HDMI+2路SDI
• 1路1080P HDMI 输出
• 2路TRS输入
• 2路TRS 输出
• 支持4K HDR
• 支持音频跟随、混音功能
• 支持SDI音频解嵌
• 支持HDMI音频解嵌
• 支持PIP画中画和POP画外画功能
• 支持MIX/FADE/WIPE/INV切换特效
• 支持CUT硬切、AUTO自动切换及FTB黑场应急切换
• 1组KEY，支持亮度键、色度键
• 支持RS422接口控制摄像机
• 支持PC软件远程升级
• 设备自带彩条输出画面
• 支持DC12V电源输入
• 支持图文、台标叠加等功能

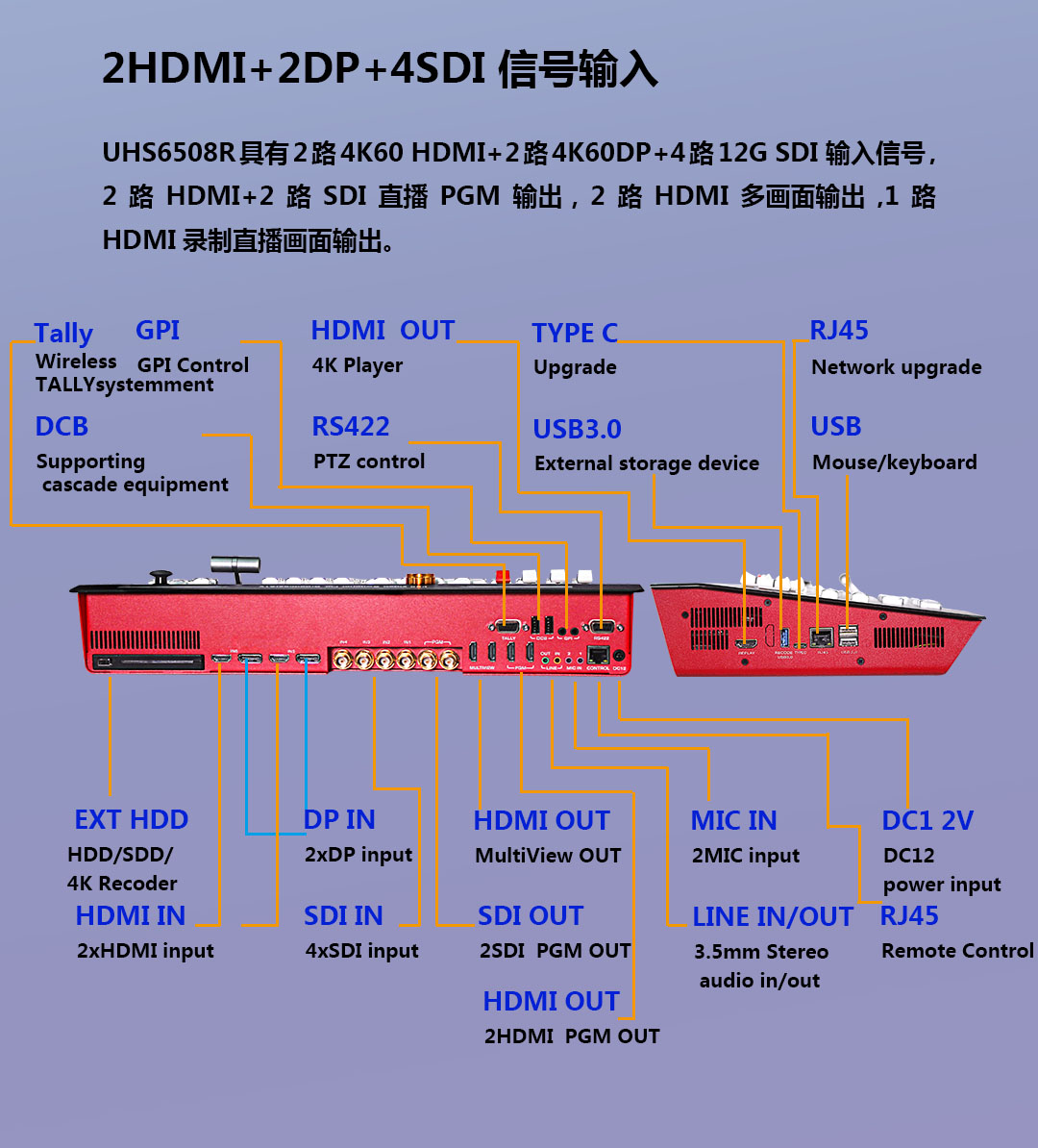

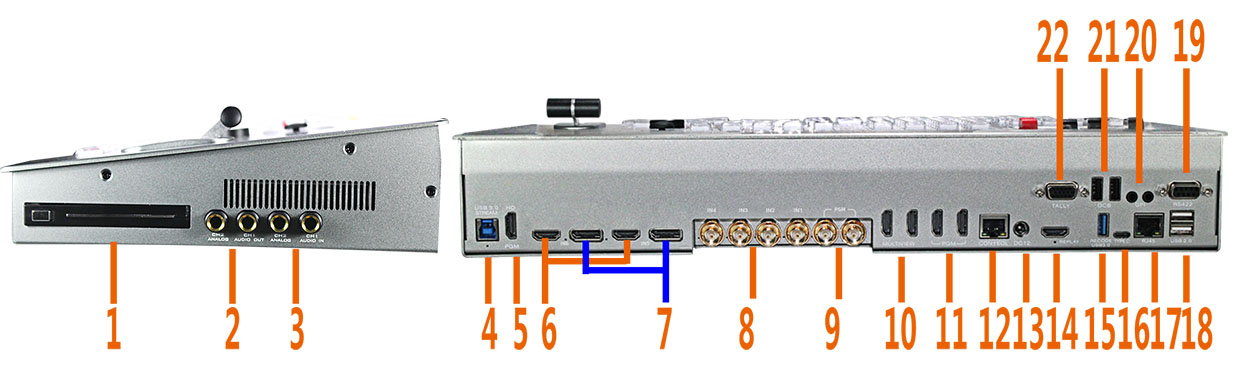

产品接口介绍

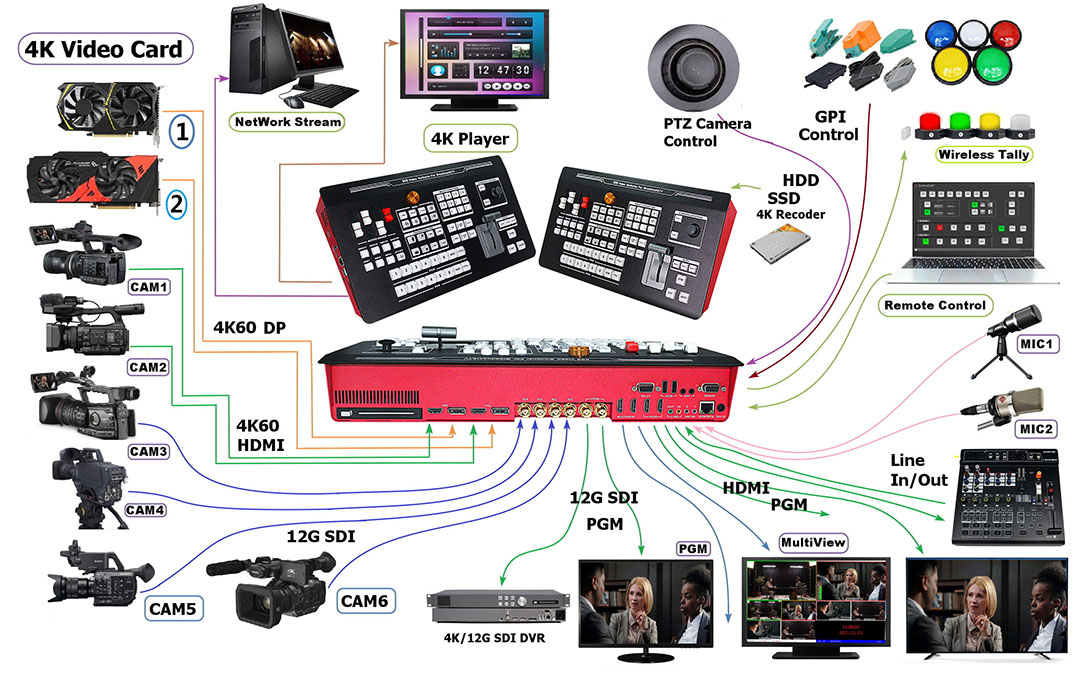

应用连接图

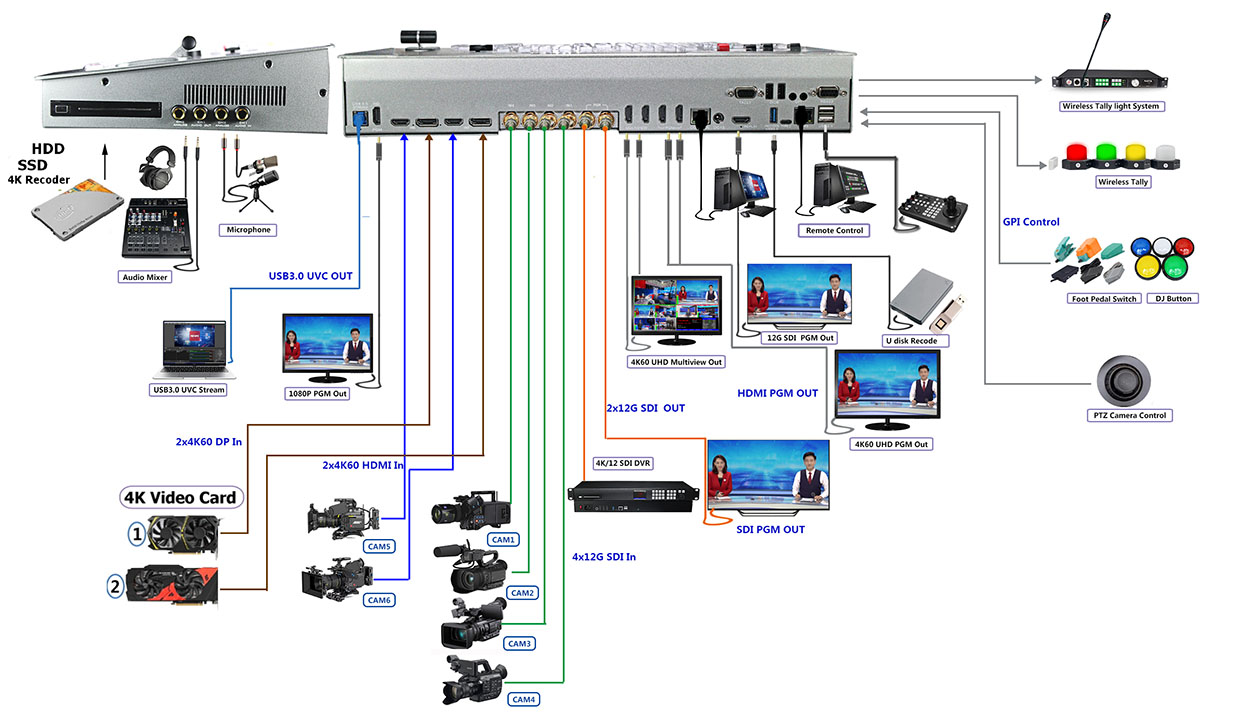

UHS6508R切换台支持2路4K60 XVI/HDMI+2路4K60DP+4路12G SDI 输入信号,2路XVI/HDMI+2路SDI直播PGM输出，2路XVI/HDMI多画面输出,1路XVI/HDMI录制直播画面输出。可同步输出外部预监信号。切换台支持XVI内嵌音频+外部模拟音频，混合处理后，可嵌入到输出的XVI信号中，也可从模拟端口输出。所有输入信号的分辨率自动适应，输出信号分辨率可按需求选择，相当灵活。广泛应用于广播电视、高清数字医疗行业、教育教学、多媒体视频会议、图像传输、大型多媒体高清显示、户外大屏显示、大型舞台展示、体育赛事、军事指挥和演习、应急指挥控制中心、自动化控制中心及多媒体教学等领域。

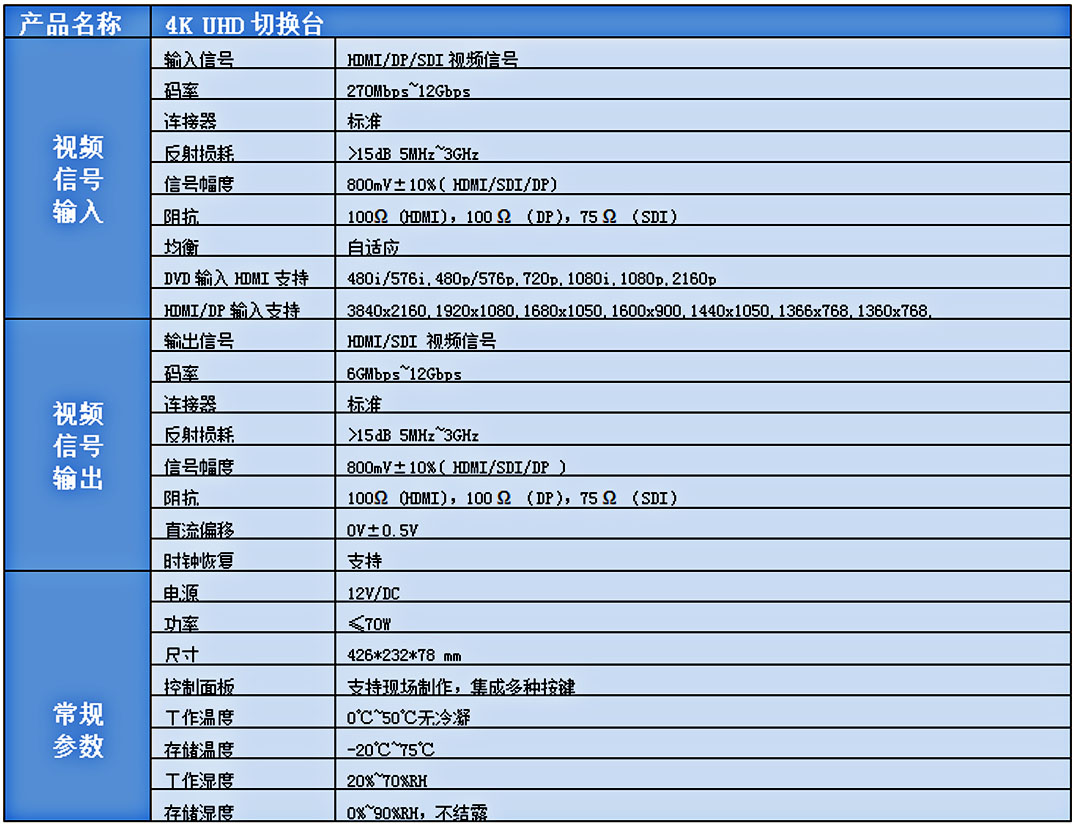

技术参数
