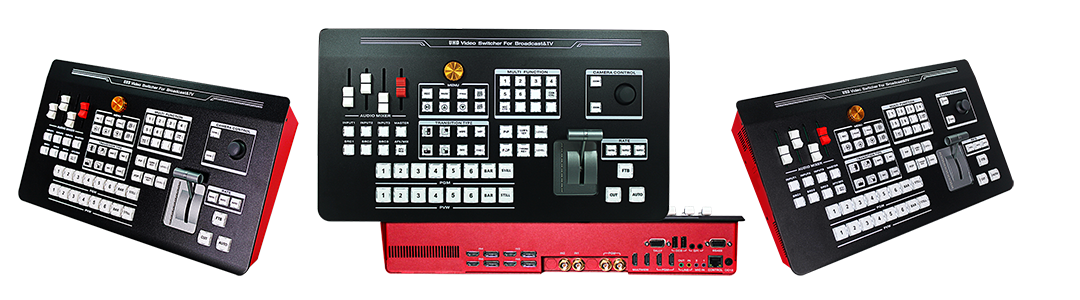

UHS6610-10通道(2路SDI +4路HDMI+4路DP)4K级导播台
功能特性：
- 一体机身设计
- 金属铝合金材料，强度高重量轻
- 单独的PATTERN KEY，可设置各种异形图案，图像的位置、大小、数量可调整
- 圆形、菱形、扇形、梅花、百叶窗等上百种特效划像
- 工业级机械按键
- 霍尔传感器推杆(T-Bar)
- 支持RJ45远程控制
- DCB控制
- 广电标准Tally接口
- 支持GPI控制
- 支持摇杆，摄像机控制
- 支持脚踏板，控制手柄等输入
- 支持3840x2160p60/50/30/25/24
- 4 HDMI +4DP+2SDI输入
- MULTIVIEW输出：2路4K60 HDMI
- PGM输出：2路4K60 HDMI+2路12G SDI
- 1路1080P HDMI PGM 输出
- 2路TRS输入，2路TRS输出
- 支持4K HDR
- 支持音频跟随、混音功能
- 支持SDI音频解嵌
- 支持HDMI音频解嵌
- 支持MIX /FADE等特效切换
- 支持CUT硬切和AUTO特效切换
- 设备自带彩条输出画面
- 支持画面冻结功能
- 支持PIP/POP开窗功能
- 支持色度键、亮度键功能
- 支持图文叠加，台标叠加功能

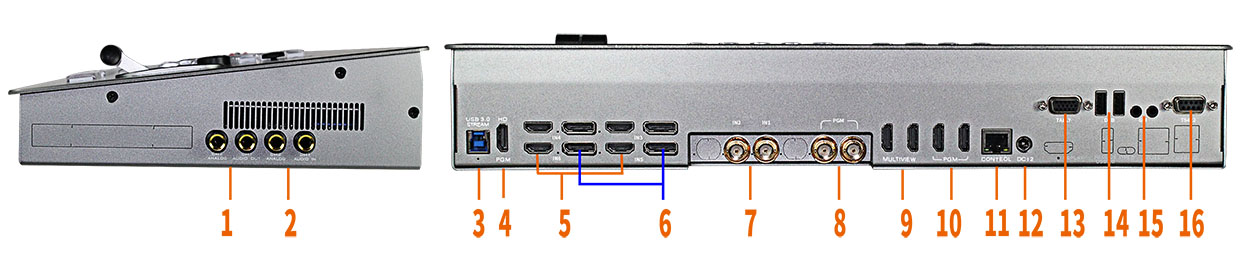

接口介绍：
|
序号 |
接口定义 |
说明 |
|
1 |
Audio OUT |
2路TRS输出 |
|
2 |
Audio IN |
2路TRS输入 |
|
3 |
USB3.0 |
UVC OUT |
|
4 |
PGM OUT |
1x1080P HDMI PGM OUT |
|
5 |
HDMI IN |
4路HDMI信号输入 |
|
6 |
DP IN |
4路DP信号输入 |
|
7 |
SDI IN |
2路SDI 信号输入 |
|
8 |
SDI OUT |
2 SDI PGM OUT |
|
9 |
HDMI OUT |
2 HDMI MultiView OUT |
|
10 |
HDMI OUT |
2 HDMI PGM OUT |
|
11 |
RJ45 |
网络升级 |
|
12 |
DC 12V |
DC 12V 电源 |
|
13 |
Tally |
接导播TALLY系统（DB-15） |
|
14 |
DCB |
DCB控制(设备级联/无线TALLY/外接键盘) |
|
15 |
GPI |
GPI控制 |
|
16 |
RS422 |
PTZ control |

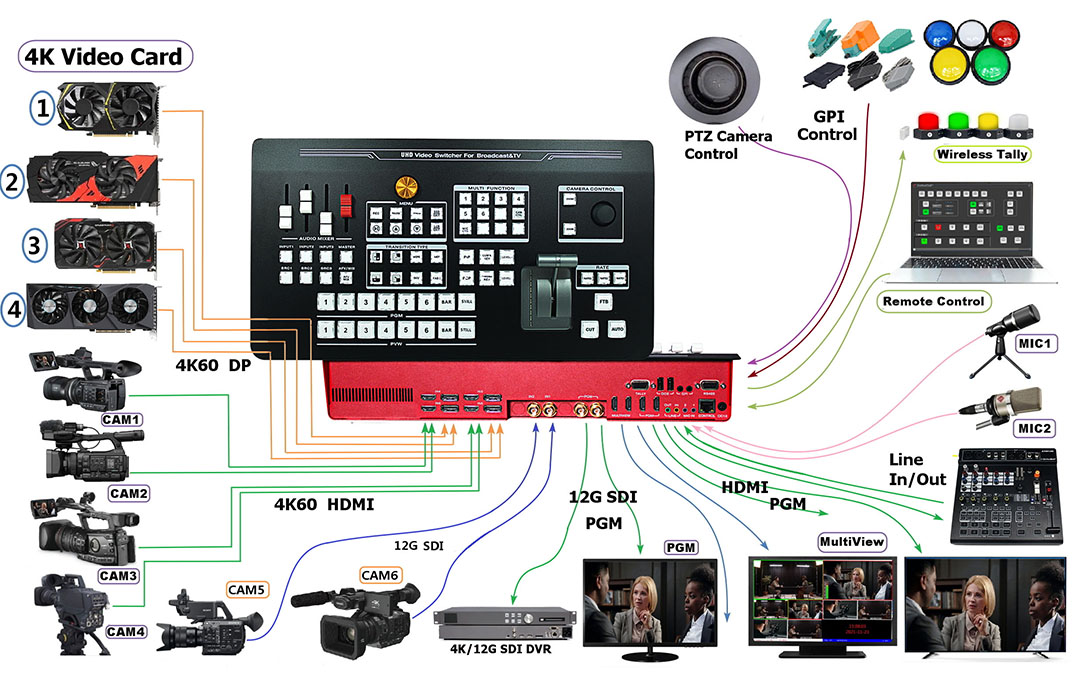

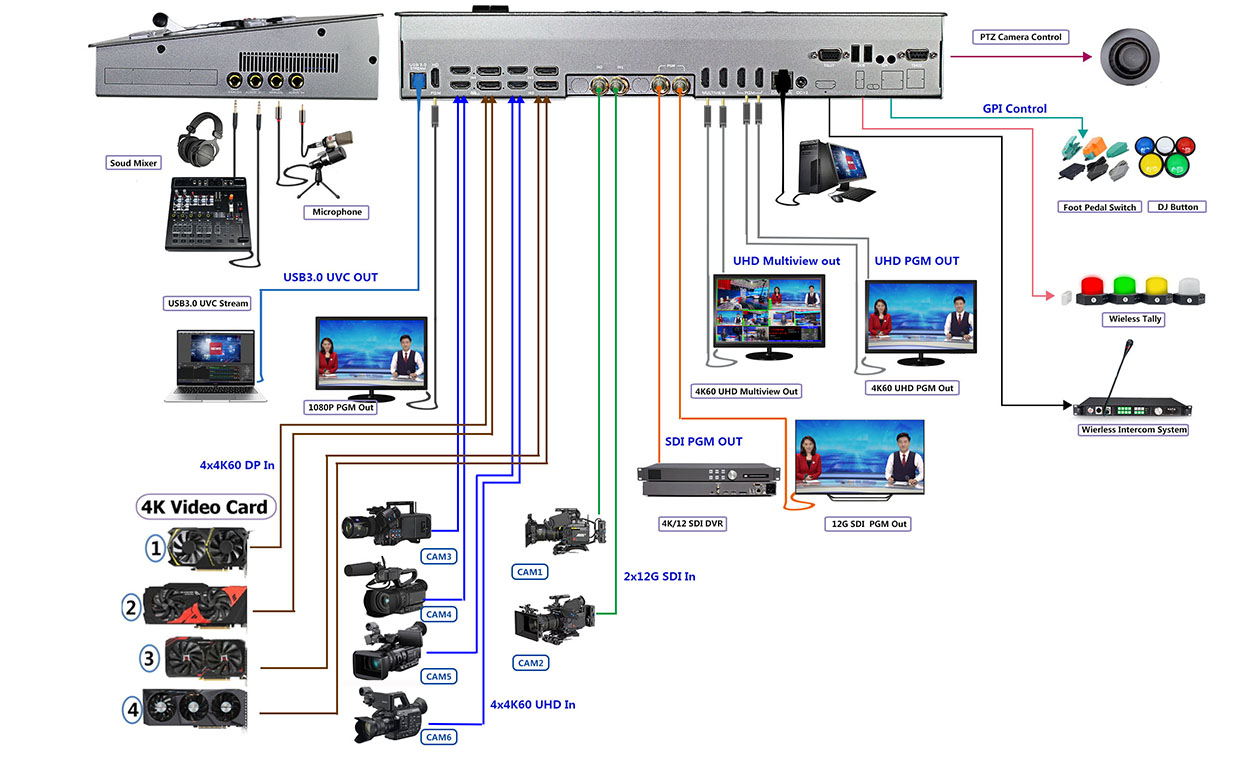

应用连接图：
中帝威切换台支持2路SDI +4路HDMI+4路DP，共10路信号输入。所有输入信号的分辨率自动适应，输出信号分辨率可按需求选择，相当灵活。广泛应用于广播电视、高清数字医疗行业、教育教学、多媒体视频会议、图像传输、大型多媒体高清显示、户外大屏显示、大型舞台展示、体育赛事、军事指挥和演习、应急指挥控制中心、自动化控制中心及多媒体教学等领域。
技术参数：
|
产品名称 |
4K UHD切换台 |
|
|
视频 信号 输入 |
输入信号 |
HDMI/DP/SDI视频信号 |
|
码率 |
270Mbps~12Gbps |
|
|
连接器 |
标准 |
|
|
反射损耗 |
>15dB 5MHz~3GHz |
|
|
信号幅度 |
800mV±10%( HDMI/SDI/DP) |
|
|
阻抗 |
100Ω (HDMI)，100 Ω （DP），75 Ω （SDI） |
|
|
均衡 |
自适应 |
|
|
DVD输入HDMI支持 |
480i/576i,480p/576p,720p,1080i,1080p,2160p |
|
|
HDMI/DP输入支持 |
3840x2160,1920x1080,1680x1050,1600x900,1440x1050,1366x768,1360x768, 1280x1024,1280x960,1280x800,1280x768,1280x720,1280x600,1152x864,1024x768,800x600 |
|
|
视频 信号 输出 |
输出信号 |
HDMI/SDI 视频信号 |
|
码率 |
6GMbps~12Gbps |
|
|
连接器 |
标准 |
|
|
反射损耗 |
>15dB 5MHz~3GHz |
|
|
信号幅度 |
800mV±10%( HDMI/SDI/DP ) |
|
|
阻抗 |
100Ω (HDMI)，100 Ω （DP），75 Ω （SDI） |
|
|
直流偏移 |
0V±0.5V |
|
|
时钟恢复 |
支持 |
|
|
常规 参数
|
电源 |
12V/DC |
|
功率 |
50W |
|
|
尺寸 |
426*232*69mm |
|
|
控制面板 |
支持现场制作，集成多种按键 |
|
|
工作温度 |
0℃~50℃无冷凝 |
|
|
存储温度 |
-20℃~75℃ |
|
|
工作湿度 |
20%~70%RH |
|
|
存储湿度 |
0%~90%RH，不结露 |
|
