专业级4链路12G SDI转4链路UHD的8K级视频转换器，支持4链路12G SDI信号处理。设备集成2SI及Quad模式的8K SDI解码，自适应缩放,通过4链路8K UHD编码输出。可通过本地按键或远程控制设定画面转换参数。     PD8801采用标准1U机箱，双电源冗余系统。输入/输出最高支持8K 60HZ,向下兼容，可广泛应用于8K级广播电视、大型影院，8K级医疗设备及8K级工业视频领域采用标准1U机箱，双电源冗余系统。

---



---

产品特性

---

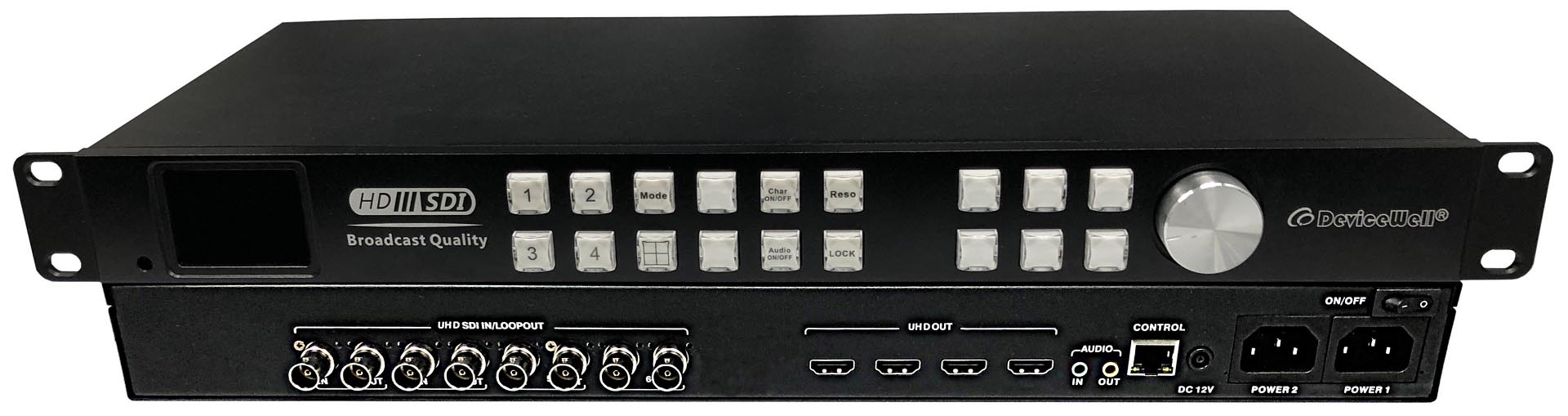

外观

标准1U机箱.

自带2.2寸液晶显示屏.

自带物理控制按键.

信号输入

支持4路12G SDI信号输入.

输入信号自适应.

可选1路LINE IN输入..

信号输出

支持4路12G SDI环路输出.

支持4路4K 60HZ的DP/TypeC/XVI多画面输出.

Quad Link DP/TypeC/XVI,可组成8K的4链路信号

可选1路LINE OUT输出.

信号处理

内置图像缩放引擎

内置8K 2SI模式转换功能.

内置8K Quad模式转换功能.

可选彩条输出.

可选画面冻结功能.

可选SDI音频解嵌.

可选音频柱状显示.

控制系统

自带按键控制.

支持网络远程控制.

其它

其它功能可定制.



---

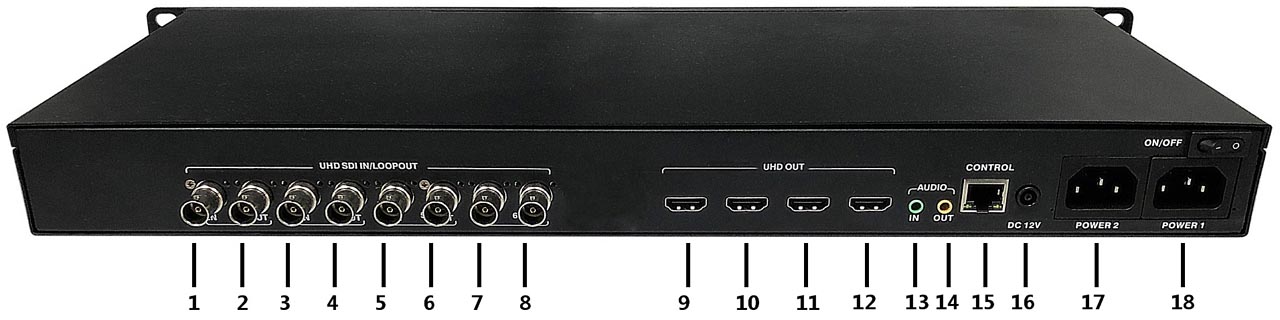

产品接口图

---



---

MVP2204接口及定义说明

序号	接口定义	说明/备注
1,3,5,7	12G SDI IN	4路12G SDI 输入(8K 四链路)
2,4,6,8,	12G SDI Out	4路12G SDI 环出(8K 四链路)
9,10，11，12	8K 四链路输出	8K 四链路输出,DP/TypeC/XVI
13	Line In	预留1路模拟音频信号输入
14	Line Out	预留1路模拟音频信号输出
15	RJ45	网络控制
16	DC Power IN	预留12V直流电源输入
17	AC IN2	交流电源输入2
18	AC IN1	交流电源输入1







---

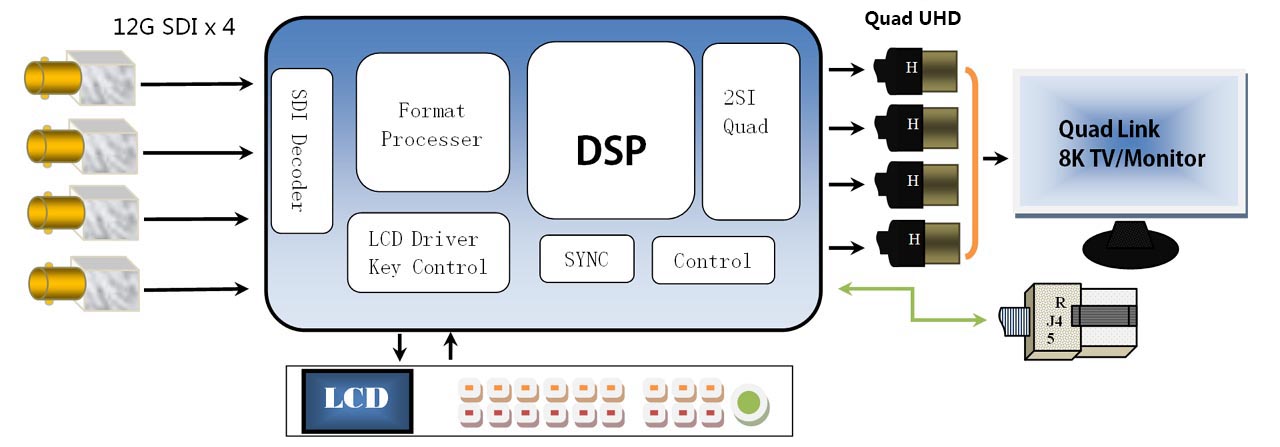

产品功能图

---

---

产品应用

---

---



PD8801相关资料下载

序号	资料名称	版本	修改日期	说明/备注
1	PD8801规格书下载	1.0	2022年2月27日	首次发行
2	其它
