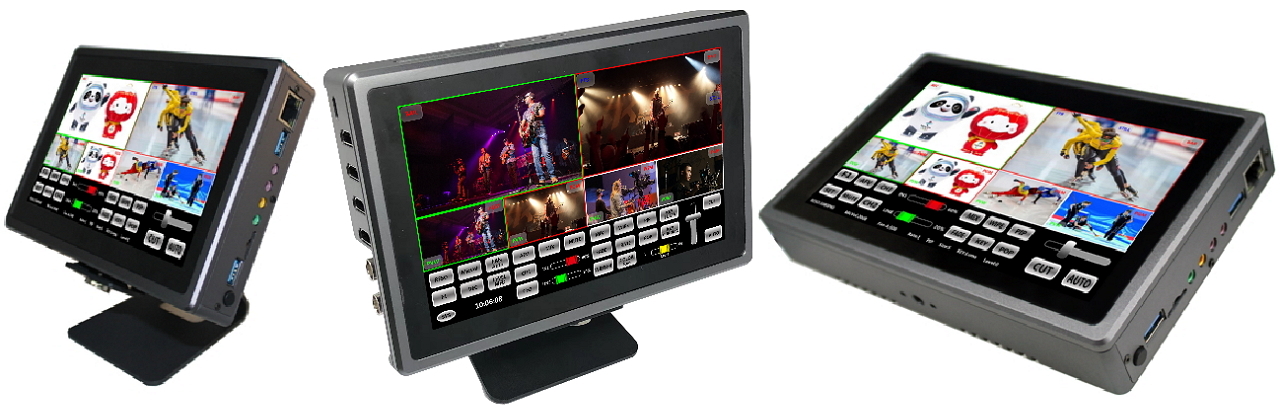

HDS8347录像+推流+触摸屏+2通道SDI+2通道HDMI微型切换台



    中帝威(DeviceWell)微型全功能切换台HDS8347,采用全触摸7寸液晶屏操作设计。设备集成多画面预监处理器、特效发生器、音频处理器及视频流媒体处理等切换台常用组件。接口支持2路SDI+2路HDMI共4路视频信号输入,2路话筒及1路线路输入,PGM/MultiView输出,模拟音频输出及Tally输出。PGM视频流可通过UVC及RTMP网络流输出,也可以记录到TF卡或外置存储中。
    HDS8347采用高强度金属外壳,体积小巧,携带方便。可适用于小型直播及外景视频特效切换的需求。对于专业级用户,可通过DCB接口扩展操控键盘,可适用于演播室、户外体育赛事、节目演出等场景。



※产品特性



  1. 便携式一体式设计,金属机身,强度高,重量轻

  2. 支持2路SDI+2路HDMI共4路视频信号输入

  3. 支持PGM输出及MutiView输出

  4. 支持2路MIC输入,1路LINE IN输入

  5. 支持1路LINE OUT输出

  6. 支持1路UVC输出

  7. 支持网络推流(RTMP)

  8. 支持音频跟随、混音功能

  9. 支持HDMI音频解嵌

  10. 支持PGM输出及MutiView输出

  11. 支持MIX /FADE等特效切换

  12. 支持CUT硬切和AUTO特效切换

  13. 支持FTB及彩条输出

  14. 支持画面冻结功能

  15. 支持PIP开窗功能

  16. 支持抠像功能(亮度键或色度键)

  17. 支持PC远程控制及DCB控制

  18. 支持外扩Tally系统

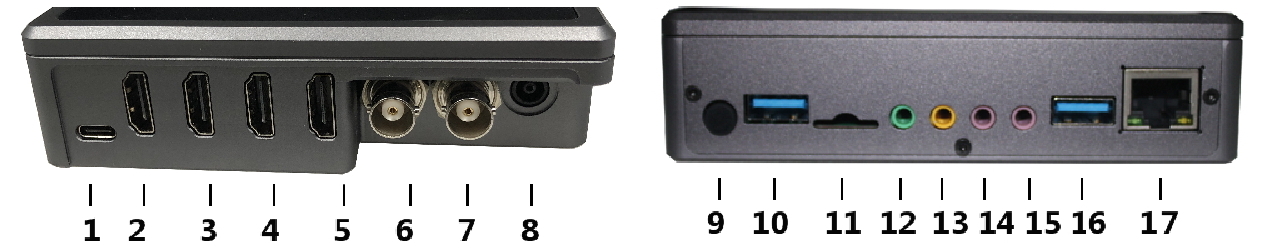

※产品接口图





序号
接口定义
说明
1
STREAM OUT
Type_C 接口、UVC输出
2
MultiView Out
HDMI多画面输出
3
PGM OUT
1*PGM直播输出
4-5
SDI IN
2路SDI信号输入
6-7
HDMI IN
2路HDMI信号输入
8
Power
DC 12V 电源
9
Key
开关机及锁屏控制
10
EXT HDD
外接硬盘
11
TF Card
TF卡存储
12
LINE OUT
立体声音频输出
13
LINE IN
立体声音频输入
14-15
MIC IN
2路MIC输入
16
DCB/DCB2
DCB控制(设备级联/无线TALLY/外接键盘)
17
RJ45
网络推流/网络升级/远程控制

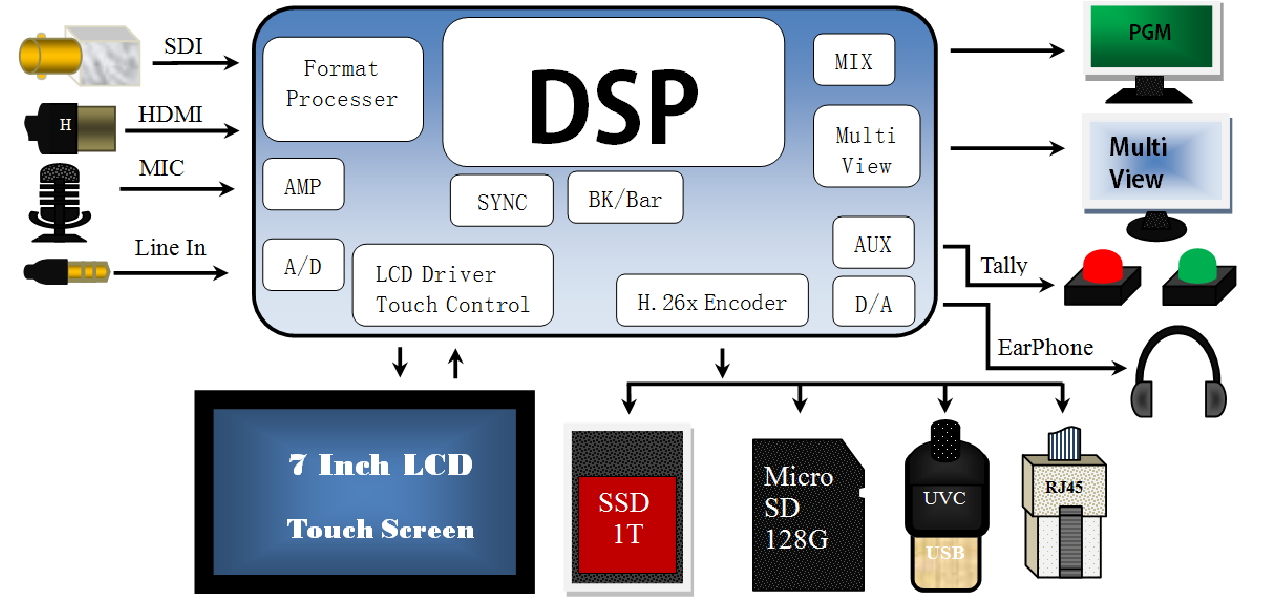

※产品功能图

PD6345_CHART

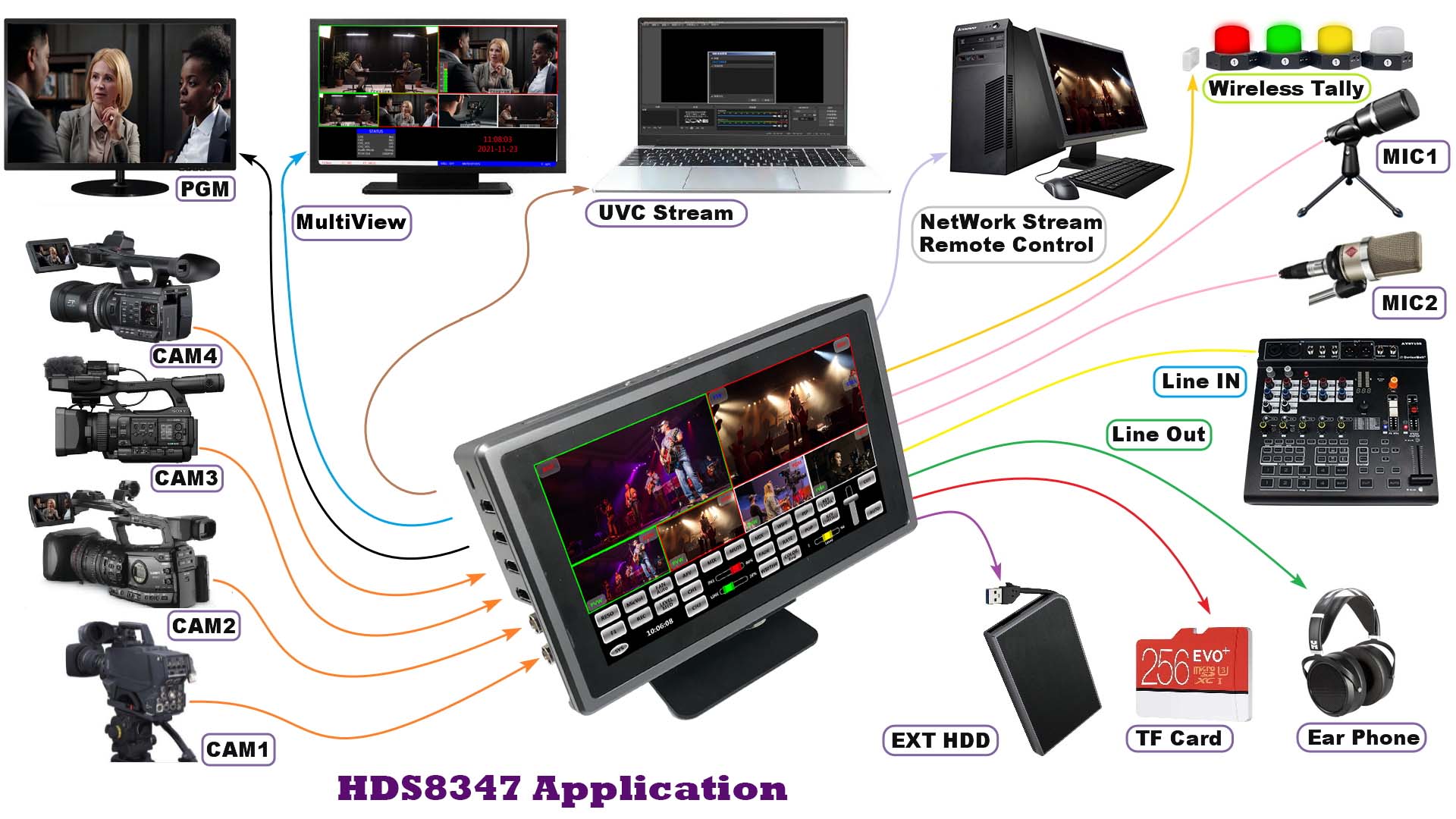

※产品应用
